Rohrsysteme

ecoresist®-Rohrsystem

fbs-linerrohr

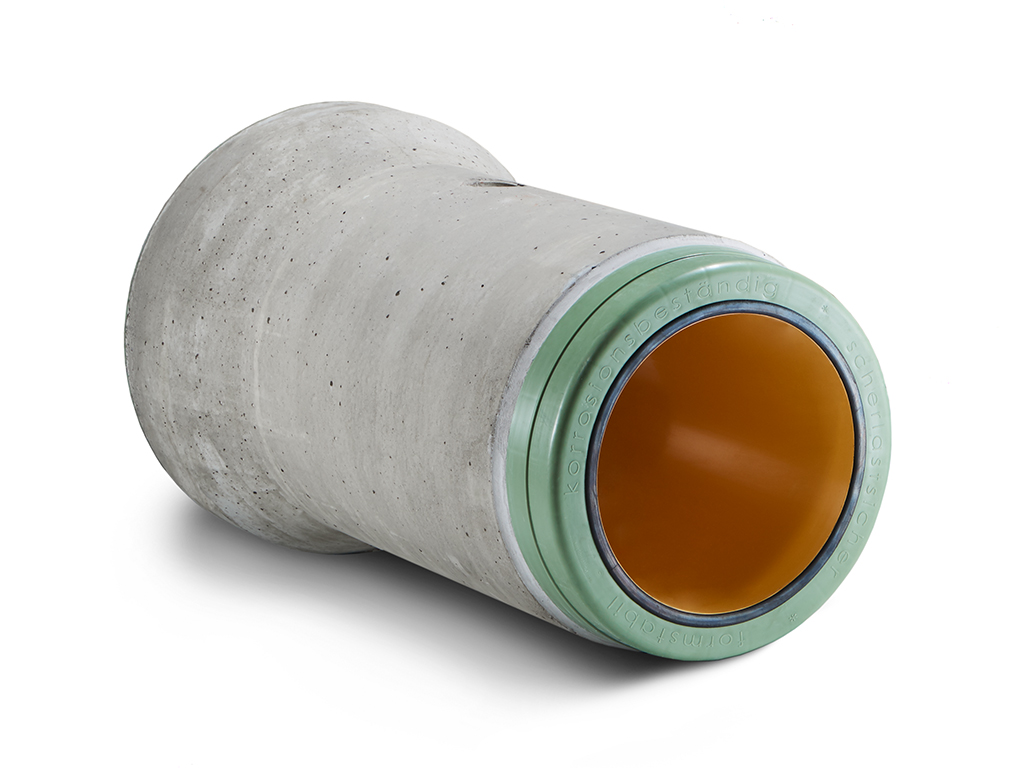

Abb.: ecoresist®-Rohre

DAS PREMIUMSYSTEM IM ABWASSERBEREICH

Das Stahlbeton-Polymer-Linerrohr besteht aus einer äußeren, tragenden Stahlbetonschicht gemäß DIN EN 1916 in Verbindung mit DIN V 1201 und umschließt sicher eine innere, durchgängige und korrosionsbeständige Polymerauskleidungsschicht.

Die hochdruckspülfeste Polymer-Innenauskleidung mit Materialeigenschaften nach DIN 8061, erstreckt sich über die komplette Rohrlänge. Die passgenau ausgekleideten Rohrfügungen (Muffe und Spitzende) bieten hervorragenden Schutz gegenüber unbeabsichtigten Schlag- und Stoßbeanspruchungen.

Geometriebedingt bieten die Verbindungen absolute Dichtheit, selbst unter maximalen Abwinklungstoleranzen und gleichzeitiger Scherlasteinwirkung.

Hausadapterrohre ermöglichen den sicheren Hausanschluss. Darüber hinaus kann der Einbau von Seitenanschlüssen auch mittels zugelassenen handelsüblichen Einbaustutzen werkseitig oder vor Ort erfolgen.

Eine sichere Verlegung ist durch eine im Muffengrund angebrachte Abstandsleiste und Kugelkopftransportanker in der Rohrwand gewährleistet.

Die hohe Qualität der ecoresist®-Rohre wird mittels einer robotergesteuerten Linereinpressanlage sichergestellt. Infolge bekannter Schwindvorgänge der äußeren Stahlbetonschicht entsteht ein Formschluss zwischen dem Polymer Rohr und dem umhüllenden Stahlbetonmantel. Da keine zugfeste Verbindung zwischen Polymer Rohr und Stahlbeton vorhanden ist, sind Längenausdehnungen infolge unterschiedlicher Temperatureinwirkung aus der Kanalatmosphäre möglich. Die Abdichtung zwischen Muffen- und Spitzendauskleidung erfolgt über qualitätsüberwachte eingestauchte Sekundärdichtungen.


Video: ecoresist®-Linersystem

Nennweite DN
[mm]
Baulänge* l
[mm]
Wandstärke* t
[mm]
Gewicht* G
[kg/m]
300 3000 80 236
400 3000 81 299
500 3000 82 361
600 3000 88 456

*Angaben zu Gewichten, Wandstärken und Baulängen sind gemittelt und variieren je Herstellerwerk. Genauere Angaben und Details zu Muffen und Spitzendmaßen entnehmen Sie bitte den jeweiligen Datenblättern der Herstellerwerke.

VORTEILE

  • BETRIEBSSICHERHEIT

    Geometriebedingt ist selbst bei Abwinklung und gleichzeitiger Scherlasteinwirkung keine Undichtigkeit möglich.

  • LANGZEITSICHERHEIT

    Infolge der tragenden, biegesteifen äußeren Stahlbetonrohrschicht mit der korrosionsbeständigen Innenauskleidung.

  • MONTAGESICHERHEIT

    Durch fest integrierte Muffendichtung, keine Fehlmontage möglich.

  • SYSTEMSICHERHEIT

    Die Kombination von ecoresist®-Rohren mit Liner-Schachtbauteilen bietet Sicherheit für das komplette System.

  • ÖKOLOGISCH

    Die Kombination von Beton mit weichmacherfreiem Polymer besteht nur aus ökologischen Materialien und ist durchgängig recyclebar.

  • LANGLEBIG UND ROBUST

    Stahlbetonrohre sind bereits seit über 100 Jahren in Betrieb. Unter Berücksichtigung höherer Beanspruchungen in der Kanalatmosphäre können wir diese Lebensdauer durch unsere Linerauskleidung weiterhin garantieren.

  • NACHHALTIG

    Unter Verwendung von umweltfreundlichen Produkten aus schadstofffreien Materialien.

  • ABSOLUTE DICHTHEIT

    Passgenaue Verbindungen garantieren absolute Dichtheit. Keine Gefahr, dass Abwasser in das umgebende Erdreich oder Grundwasser gelangt.

Durch Eingabe Ihrer PLZ erreichen Sie direkt Ihren Ansprechpartner zu diesem Produkt:

Weitere Informationen finden Sie im Downloadbereich:
