Behandlung

Versickerungssysteme

fbs-linerrohr
Abb.: Versickerungssysteme

Schlucken viel für unser Grundwasser

Finger-Beton Versickerungsschächte und -kammern sind außerordentlich anspruchslos in Revision, Einbau und Reinigung.

Versickerungsschächte

Diese Betonelemente unterstützen die unterirdische Versickerung von Regenwasser. Versickerungsschächte Typ B werden aus Standardprodukten des Tiefbaus zusammengesetzt – mit gelochten Schachtringen, ungelochten Schachtringen, Schachtkonen sowie Schachtabdeckungen. Der untere gelochte Schachtring wird innen mit einer Sand/Feinkiesschüttung aufgefüllt. Darüber sollte eine 50 cm starke, geeignete Filterschicht liegen. Besonders für kleinere angeschlossene Flächen und/oder bei gut durchlässigem Boden sind unsere Versickerungsschächte perfekt. Man kann damit Engpässe im Kanalnetz vermeiden und bei der Niederschlagswassergebühr Einsparungen erzielen.

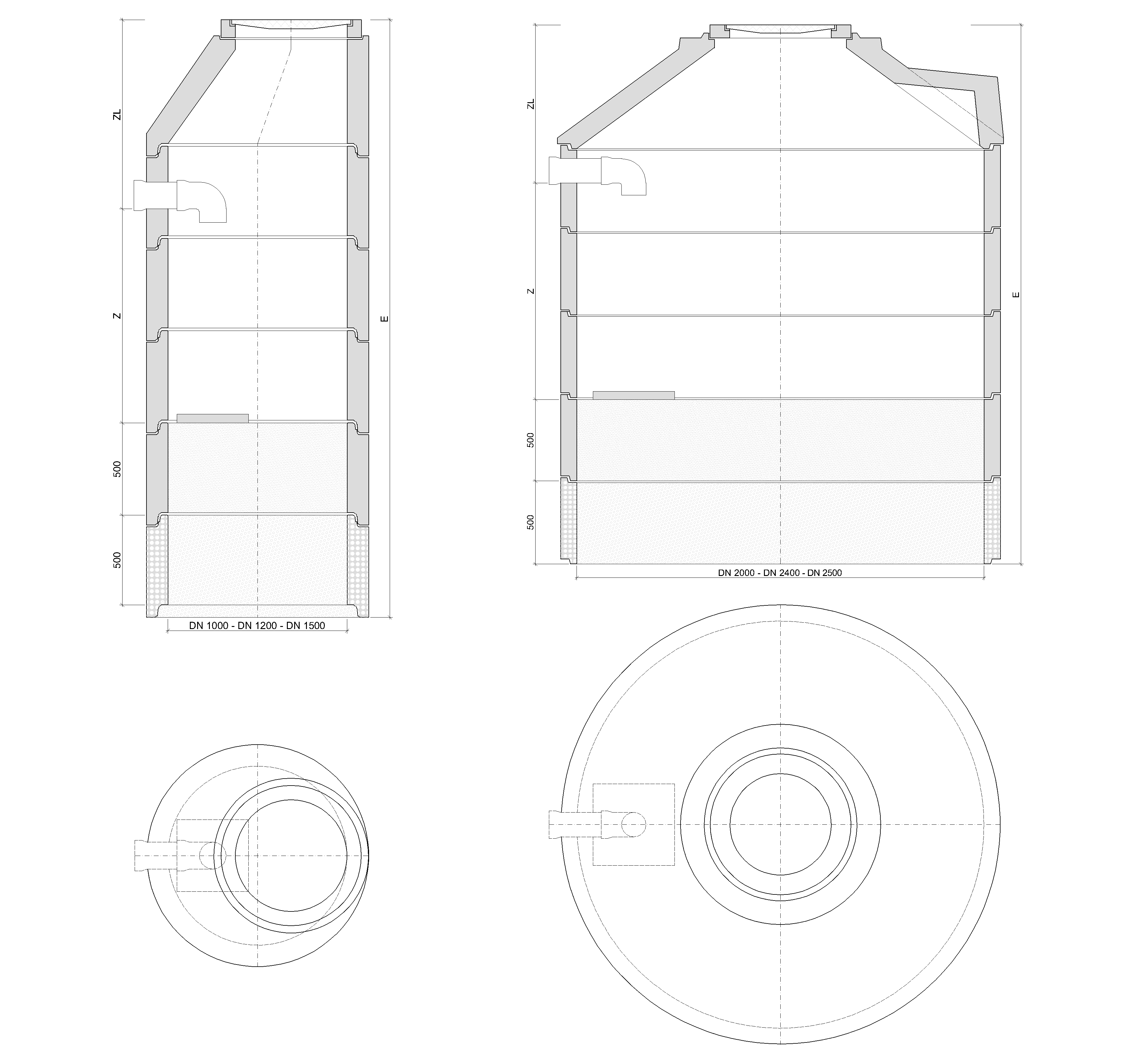

Finger Versickerungsschächte Typ B (nach DWA-A 138)

Die Einstauhöhe z sowie die Einbautiefe E sind variabel. Die benötigte Einstauhöhe z ist abhängig von der angeschlossenen Fläche AU, der Durchlässigkeit des Bodens kf, der örtlichen Regenspende rD/n sowie der Nennweite des gewählten Versickerungsschachtes.

Das „High Capacity“ Kammersystem

Natürlich sollte der Überlauf aus Regenwassernutzungsanlagen möglichst in den natürlichen Wasserkreislauf zurückgeführt werden. Die High Capacity-Kammern von Finger-Beton sind für die Rückhaltung und Versickerung von Regenwasser im Wohnhausbereich bestens geeignet. Finger-Beton Kammern sind sehr einfach einzubauen. Sie werden in die Baugrube gesetzt, miteinander verbunden und durch die Endplatten verschlossen. Dann wird die Baugrube wird wieder verfüllt. Ein Geotextil zum Schutz der Kammern ist nicht nötig.

Fläche AU m2 kf = 1 · 10-3 m/s kf = 1 · 10-4 m/s kf = 1 · 10-4 m/s kf = 1 · 10-6 m/s
50 DN 1000
z = 0,42
E = 2,73
DN 1000
z = 1,36
E = 3,73
DN 1500
z = 1,05
E = 3,23
DN 2000
z = 1,07
E = 3,17
100 DN 1000
z = 1,03
E = 3,23
DN 1500
z = 1,34
E = 3,73
DN 2000
z = 1,24
E = 3,17
DN 2400
z = 1,59
E = 3,73
150 DN 1000
Z = 1,68
E = 3,73
DN 2000
z = 1,17
E = 3,17
DN 2400
z = 1,67
E = 3,73
DN 2400
z = 2,46
E = 4,73
200 DN 1500
z = 1,10
E = 3,23
DN 2000
z = 1,61
E = 3,67
DN 2400
z = 1,82
E = 4,23
DN 2400
z = 3,34
E = 5,73
250 DN 1500
z = 1,44
E = 3,73
DN 2400
z = 1,43
E = 3,73
DN 2400
z = 2,31
E = 4,73
DN 2400
z = 4,21
E = 6,23

Anwendungsfälle:

Für Finger-Beton Versickerungsschächte Typ B zeigen wir Interessenten gern Details zu Anwendungsfällen nach DWA-A 138 in Abhängigkeit von der Durchlässigkeit kf und der angeschlossenen Fläche AU. Die Werte der Regenspenden rD/n hat Finger-Beton nach KOSTRA-DWD 2000 für Laubach im Vogelsberg angesetzt (r15/1 = 125 l/(s·ha)) – damit können wir den größten Teil unseres Liefergebietes abdecken. Dennoch ist natürlich für jeden Einzelfall eine genaue Bemessung zu berücksichtigen!

VORTEILE

  • Geringer Platzbedarf
  • Einfache und schnelle Revision
  • Leicht zu reinigen durch austauschbare Filterschicht
  • Einfacher Einbau da „Standardschachtsystem“

Durch Eingabe Ihrer PLZ erreichen Sie direkt Ihren Ansprechpartner zu diesem Produkt:

Weitere Informationen finden Sie im Downloadbereich:
