Behandlung

Volumenfilterschächte

fbs-linerrohr

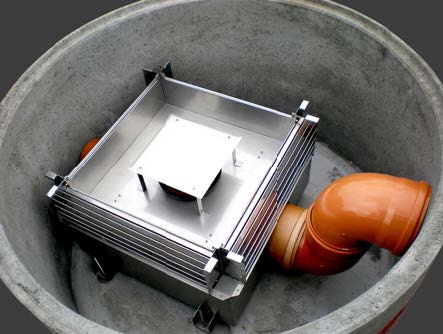

Abb.: Volumenfilterschacht VFS 7 DN 1500

Stahlharte Abtrennung

Volumenfilterschächte von Finger-Beton eignen sich als Vorfilterschächte für große Dachflächen. Dabei handelt es sich um Großanlagen- und Industriefilter, definiert als Filtertyp C gemäß DIN 1989. Der Schmutzanteil wird in den Schmutzwasserkanal geleitet, das gereinigte Wasser in die Regenwassernutzung. Unsere Volumenfilterschächte sind in den Einwirkungsklassen 1 bis 4 erhältlich. Individuelle Einbautiefen lassen sich realisieren.

  • Filterschacht DN 1000

    • Mit eingebautem Volumenfilter VF 2. Für Großanlagen bis zu einer Dachfläche von 1347 m² bei 300 l/(s·ha) passend.

  • Filterschacht DN 1200

    • Wahlweise mit eingebautem Volumenfilter VF 3 und VF 6 erhältlich. Für Großanlagen bis zu einer Dachfläche von 2433 m² bei 300 l/(s·ha).

  • Filterschacht DN 1500

    • Mit eingebautem Volumenfilter VF 7 erhältlich. Für Großanlagen bis zu einer Dachfläche von 2433 m² bei 300 l/(s·ha).

  • Filterschacht DN 2400

    • Mit eingebautem Volumenfilter VF 12. Für Großanlagen bis zu einer Dachfläche von 3933 m² bei 300 l/(s·ha).

  • Jumbo-Behälter mit vorgeschaltetem Filterschacht

    • Zur Reinigung des Regenwassers können – jeweils abhängig von der angeschlossenen Fläche – dem Jumbo-Behälter verschiedene Filterschächte vorgeschaltet werden. Hier ist ein Beispiel mit dem Volmenfilterschacht VFS 6 dargestellt.

Filterschacht (mit Konus und Abdeckung Kl. A) Schachthurchmesser mm i.L Außendurchmesser mm anschließbare Fläche bei max. 300 l/(s·ha) mm anschließbare Fläche bei max. 200 l/(s·ha) mm
VFS 2 1000 1240 1347 1275
VFS 3 1200 1500 1347 2020
VFS 6 1200 1500 2433 3650
VFS 7 1500 1800 2433 3650
VFS 12 2400 2600 3933 5800

Abmessungen:

VORTEILE

  • Für große Dachflächen geeignet
  • Komplett vormontiert
  • Wartungsarm durch Trennsystem
  • Filtermaterial aus Edelstahl

Durch Eingabe Ihrer PLZ erreichen Sie direkt Ihren Ansprechpartner zu diesem Produkt:

Weitere Informationen finden Sie im Downloadbereich:
