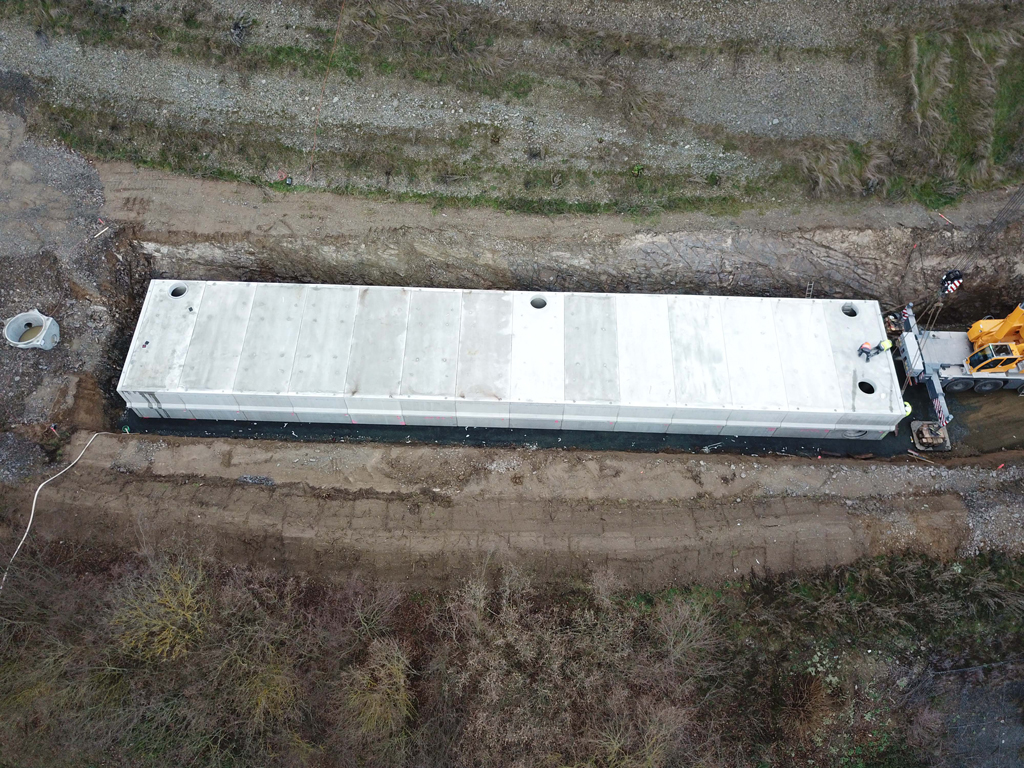

Abb.: Endmontage Stirnwand Regenrückhaltebecken 700 m³

Der innovative Baumeister

Finger-Beton stellt Rahmenelemente für verschiedenste Anwendungszwecke bereit. Dazu gehören die (bitte auf die entsprechenden Begriffe klicken):

Darüber hinaus können die Elemente in RABT-Anlagen (Richtlinien für die Ausstattung und den Betrieb von Straßentunneln) und RistWag-Anlagen (Richtlinie für bautechnische Maßnahmen an Straßen in Wasserschutzgebieten) eingesetzt werden. Auch ein Technikraum kann dazu integriert werden.

Schnelle Montage mit geprüft sicherem Ergebnis

Die Rahmenbehälterkonstruktionen von Finger-Beton werden als Einzelelemente angeliefert. Statt der üblichen, arbeitsaufwendigen Spannschlossverbindungen erwartet die Monteure jedoch ein neuartiges, zeitsparendes Verfahren. Mit dem unkomplizierten Zwei-Punkt-Schraubsystem wird innerhalb von nur einer Stunde ein Element montiert. Eine spezielle Anordnung der Teile trägt dazu bei, dass die dauerelastischen Verbindungen schnell hergestellt sind.

Das Schraubsystem liegt außen, kommt also mit dem Inhalt nicht in Kontakt und bleibt somit vor Korrosion geschützt. Mit der Rahmenkonstruktion werden die Stirnwände hydraulisch verschraubt. Kein zusätzliches Vermörteln der Fugen erforderlich! Das fertige Rahmenbauwerk ist hermetisch verschlossen, sofort dicht und direkt mit Wasser befüllbar. Die Dichtigkeit wird auf Wunsch mit der innovativen Druckluftprüfung von Finger-Beton gleich nach der „schlüsselfertigen“ Montage vor Ort sichergestellt. Eine gesamte Anlage mit 200 m³ Nennvolumen beansprucht so nur noch rund sechs Stunden Montagezeit. Danach kann die Baugrube sofort wieder beigefüllt werden.

Regenwasserrückhaltung mit den Rahmenelementen

Im Gegensatz zu Retentionszisternen haben Rückhaltebehälter ausschließlich den Zweck, Fluten aus Starkregenereignissen zurückzuhalten und dann gedrosselte Mengen nach und nach in den Kanal abzugeben. Sie können alternativ als Rundbehälter oder als konstruktive Tiefbauwerke konzipiert werden. Hierzu hat Finger für jedes geforderte Volumen die passende Lösung im Port-Folio.

Jeder Rückhaltebehälter wird von Finger-Beton individuell ausgelegt und angefertigt, um das behördlich geforderte Rückhaltevolumen und den gedrosselten Ablauf zu gewährleisten. Dazu werden die Behälter in unseren Werken nach der geforderten Drosselabflussleistung konzipiert, mit der optimalen Drosseleinrichtung ausgestattet und zur späteren Baustellenmontage bereitgestellt. Konstruktionen mit nachgeschalteten Drosselschächten hinter dem eigentlichen Rückhaltebauwerk sind auch möglich.

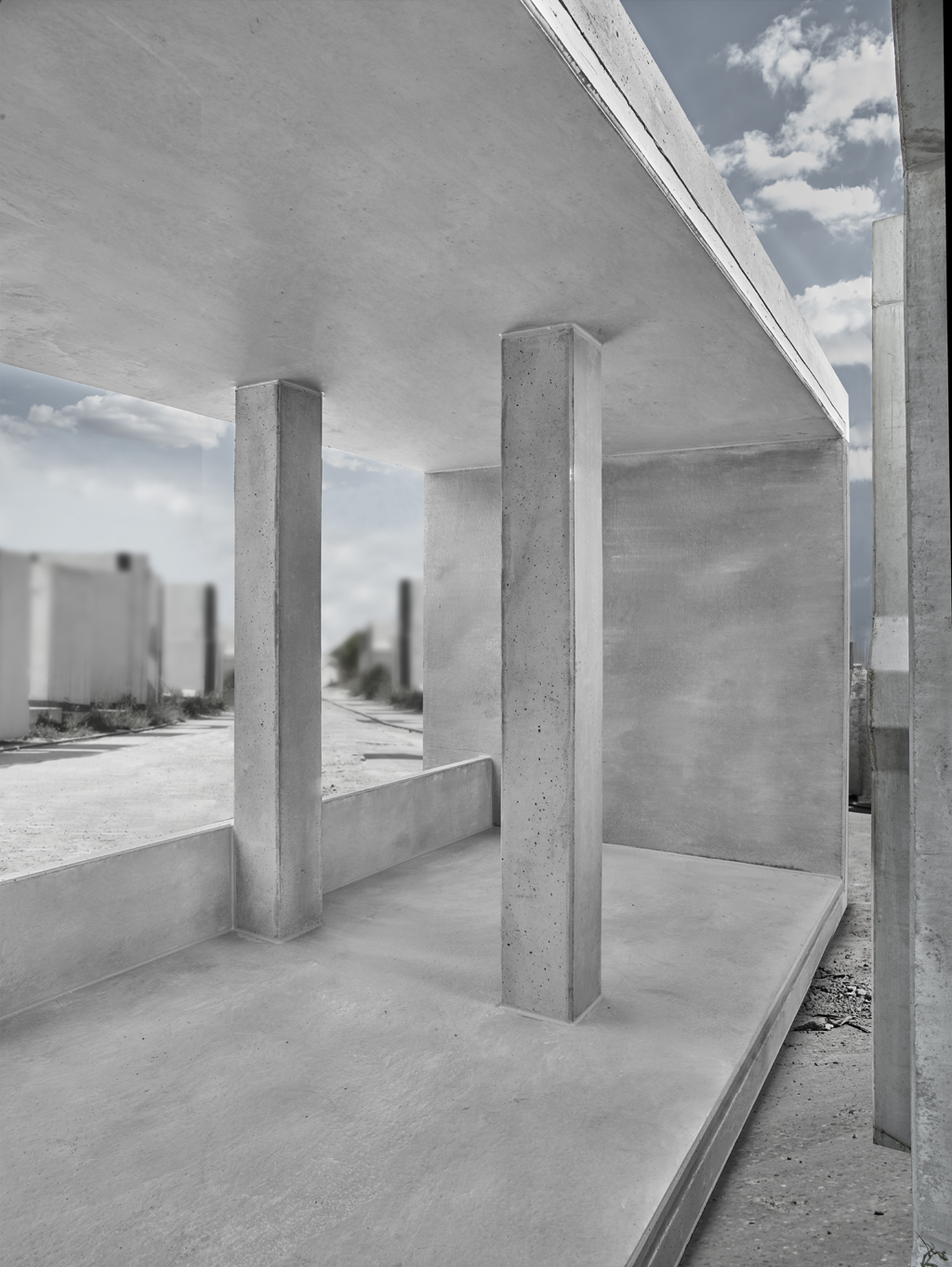

Sedimentation mit den Rahmenelementen

Finger-Beton Sedimentationsanlagen dienen zur Reinigung des Niederschlagswassers von Verkehrsflächen wie Straßen, Hofflächen, Parkplätze. Sie verhindern die Verschlammung nachgeschalteter Versickerungs- oder Regenrückhalteanlagen. Laut der Deutschen Vereinigung für Wasserwirtschaft, Abwasser und Abfall e.V sind Sedimentationsanlagen „Anlagen mit einem Absetzraum, in dem die Strömungsverhältnisse es zulassen, dass spezifisch schwerere Stoffe als Wasser nach unten sinken und spezifisch leichtere Stoffe aufschwimmen“ (DWA-M-153). Großbehälteranlagen im Bereich der Sedimentation im Dauerstau oder als Anlagen nach RiStWag 2002 werden von Finger-Beton individuell auf die objektbezogenen Kenndaten ausgelegt.

Unter anderem werden folgende Anforderungen nach dem DWA-Merkblatt eingehalten:

  • Durchgangstyp D25
  • Durchgangswert D = 0,35 für rkrit = r15/1 = 110 l/(s·ha) (durch Erhöhung des Durchgangswertes können auch größere abflusswirksame Flächen (Au) angeschlossen werden)
  • maximal zulässige Oberflächenbeschickung qA = 18 m³/h pro m² Beckenoberfläche
  • Fließgeschwindigkeit ‹ 0,05 m/s

Im Einzelnen gilt für die Sedimentationseinrichtung unserer Rahmenelemente:

Finger-Beton Sedimentationsbecken Typ FSB-RE für maximal anschließbare reduzierte Flächen von AU › 6000 m². Aufschwimmende Leichtstoffe werden im Ablaufbereich mithilfe einer Tauchwand zurückgehalten. Eine werkseitig eingebaute Sohlschwelle hält den Schlamm zurück.

Löschwasserbevorratung mit den Rahmenelementen

In Regionen, in denen die Löschwasserversorgung nicht über das öffentliche Trinkwassernetz gewährleistet werden kann, ist die Regenwasserbevorratung entscheidend. Finger-Beton stellt mit den Rahmenelementen die optimale Lösung, zu den nach DIN 14230 geforderten, unterirdischen Löschwasserbehältern, zur Verfügung. Unsere Löschwasserbehälter sind mit Löschwasserentnahmestutzen, Belüftung sowie Hinweisschild ausgestattet. Auch Prüfbehälter für die Feuerwehr mit zusätzlichem Befüllstutzen sind lieferbar.

Im Einzelnen besteht die Feuerlöscheinrichtung unserer Rahmenelemente aus:

  • einem oder mehreren Saugrohren DN 125 aus VA mit Flanschanbindung in der Deckenplatte und Schmutzfangkorb;
  • hierzu jeweils einer Doppelflanschverbindung aus VA, werkseitig in die Deckenplatte eingebaut, sowie jeweils einem Überfluranschluss mit Blinddeckel, Kette und Kupplung;
  • einem oder mehreren Belüftungsrohren mit Regenhaube aus VA, steckfertig für den Einbau in die Deckenplatte sowie Hinweisschild mit Edelstahlhalterung.

VORTEILE

  • Hochwertige monolithische Betonbauteile
  • Schnell versetzt durch Elementbauweise
  • Komplett ausgestattet (auf Wunsch)
  • Volumina ab 100 m³ ohne Begrenzung, auch nachträglich erweiterbar
  • Innovatives 2-Punkt Schraubsystem
  • Für Lastfälle nach DIN EN 1991-2 und höher auslegbar
  • Montage durch qualifiziertes Finger-Team
