Sonderbauwerke

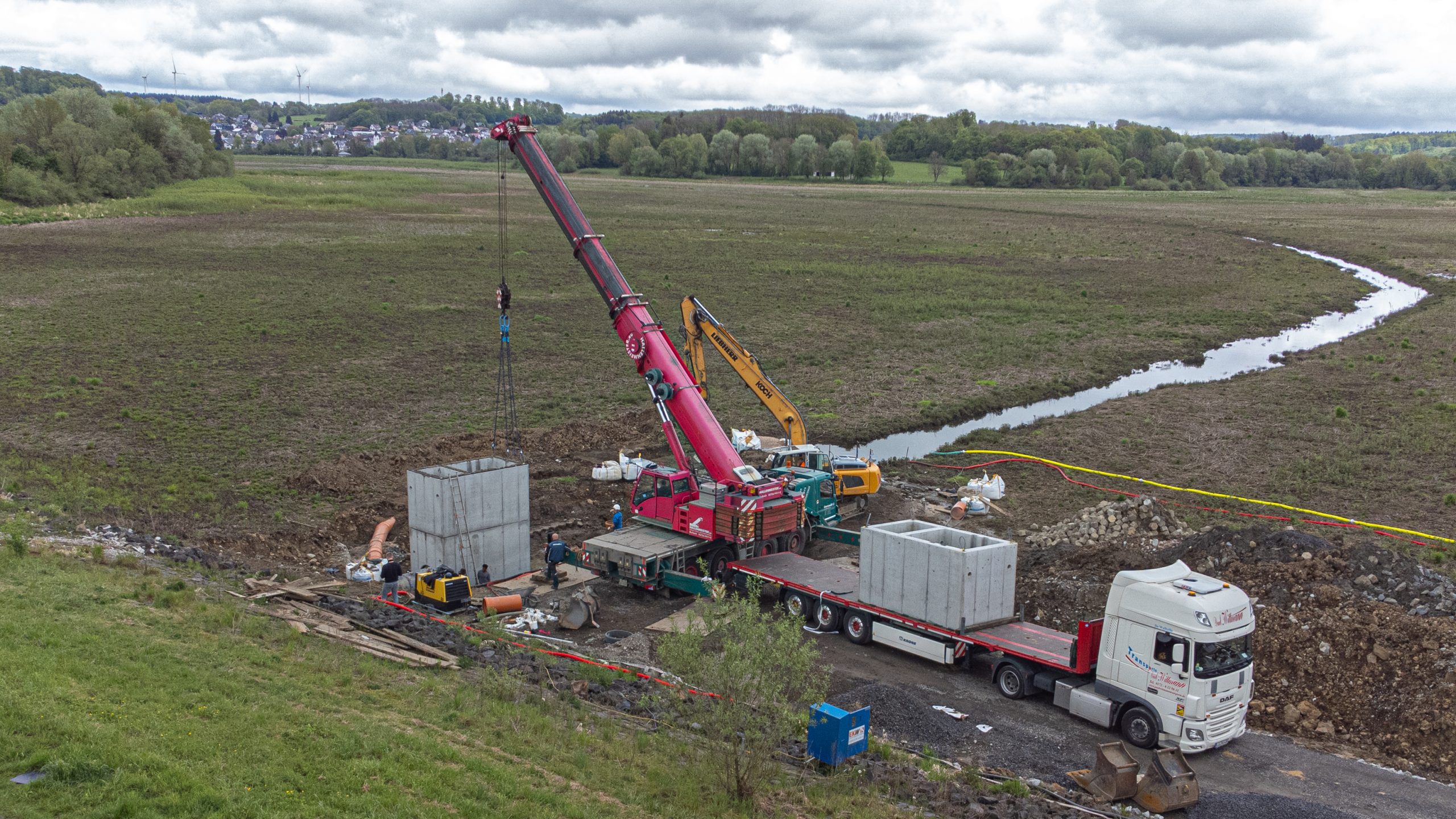

Mönchbauwerk für nachhaltigen Wasserbau
Im Herzen des Wällerlandes im Westerwald liegt der Wiesensee. Mit seinen vielfältigen Sport- und Erholungsmöglichkeiten ist er weit über die Region hinaus bekannt. Ob zu Wasser beim Schwimmen, Segeln oder Surfen - oder an Land beim Wandern, Radfahren oder Golfen: Rund um das rund 86 Hektar große Gewässer, das als Regenrückhaltebecken angelegt wurde, bieten sich seit den 70er Jahren zahlreiche Freizeitmöglichkeiten für jedermann.
Seit Anfang 2023 haben die Wassersportler jedoch das Nachsehen, denn das Gewässer wurde zu Sanierungszwecken abgefischt und komplett abgelassen. Untersuchungen der zuständigen Wasserbehörde hatten ergeben, dass die Standsicherheit des Dammes gefährdet war und das Mönchbauwerk, das den Abfluss des Sees regelt, erneuert werden musste. Dabei kam ein komplexes Bauwerk aus Betonfertigteilen zum Einsatz.Speziell für den Wiesensee konstruierten unsere Ingenieure einen neuen Mönch in dreiteiliger Bauweise. Steven Grimes - Vertriebsleiter für Sonderbauwerke bei unserem Werk in Ludwigshafen erläutert die Besonderheiten: „Die Herausforderung bestand für uns in den hohen Anforderungen an die Maßgenauigkeit der einzelnen Elemente. Diese war gefordert, um das Dammbalkensystem anschließend passgenau einbauen zu können.“ Montiert handelt es sich um ein rechteckiges Stahlbetonbauwerk. Die lichten Maße der vorderen Kammer betragen 2,15 m x 1,60 m und die der hinteren Kammer 1,00 m x 1,60 m. Nach oben hin ist das Mönchbauwerk komplett offen. Die lichte Bauwerkshöhe liegt bei 6,7 m. Vor dem Mönch-Zulauf wurde ein 3D-Rechenkorb montiert. Hierdurch soll ein Rückhalteschutz gegen Geschiebe und Treibgut gewährleistet werden. Um auf den 3D-Rechenkorb zu gelangen, erhielt das Mönchbauwerk seitlich einen 1 m breiten Steg mit Geländer. Dieser Steg führt bis an den Rechenkorb heran. Der Abstieg zum Steg erfolgt von der Oberkante des Mönchbauwerks durch eine Tür im Geländer.
... mehr lesen >

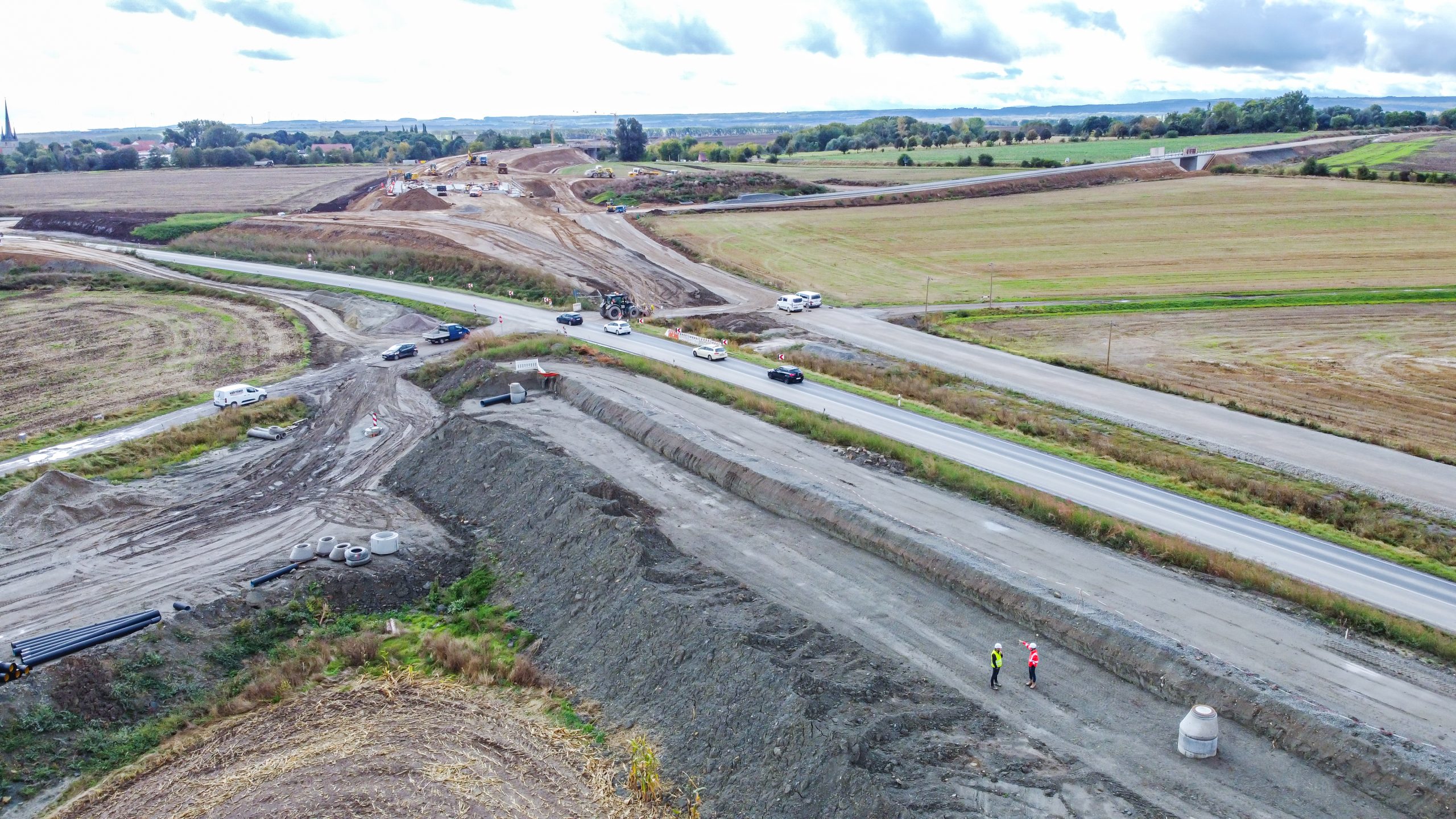

Entwässerungslösung für Mega-Infrastrukturobjekt
Die Bundesstraße 247 ist ein wesentlicher Bestandteil der überregionalen und regionalen Verkehrsverbindung zwischen den Wirtschaftsräumen Mittelthüringen, Südniedersachsen und Nordhessen. Sie stellt dabei die wesentliche Verbindung zwischen den Bundesautobahnen A4, A71 und A38 dar. Seit März 2022 erfolgt der Aus- und Neubau der B247 zwischen Mühlhausen und Bad Langensalza. Es ist das bundesweit erste ÖPP-Projekt im Zuge einer Bundesstraße und zugleich eines der größten Infrastrukturprojekte, das in Nordthüringen je realisiert wurde. Es umfasst auf einer Länge von 24,4 Kilometern unter anderem den Neubau der Ortsumgehungen Mühlhausen, Höngeda, Großengottern und Schönstedt sowie deren teilweisen Betrieb und die Erhaltung über einen Zeitraum von 30 Jahren. Die Projektstrecke wird zwei- bis vierstreifig ausgebaut. Bis Mitte 2025 werden außerdem auch 31 Bauwerke, darunter 2 Brücken über die Unstrut und 5 Eisenbahnbrücken, 8 Anschlussstellen und ca. 6 km zusätzliche Landes- und Bundesstraßen zur Anbindung an die Neubaustrecke errichtet. Hinzu kommen 10 Regenrückhaltebecken und 59 km Entwässerungsleitungen sowie umfangreiche Umweltschutz- und Landschaftsbaumaßnahmen. Für eine ordnungsgemäße Entwässerung entlang der Strecke setzten die Verantwortlichen auf das umfangreiche Sortiment an Betonbauteilen aus unserer Unternehmensgruppe.
Wir lieferten für die Streckenentwässerung ca. 11,5 km Stahlbetonrohre von DN 300 bis DN 2000, wobei die Großrohre als Amphibientunnel und zur Bachverrohrung dienen. Dazu 610 Schächte sowie drei Rahmendurchlässe mit einer Länge von 20 bis 75 m. Außerdem ca. 8.000 Betonfundamente für den Hinterfüllbereich der Brücken zur Bodenstabilisierung während der Bauphase.
... mehr lesen >

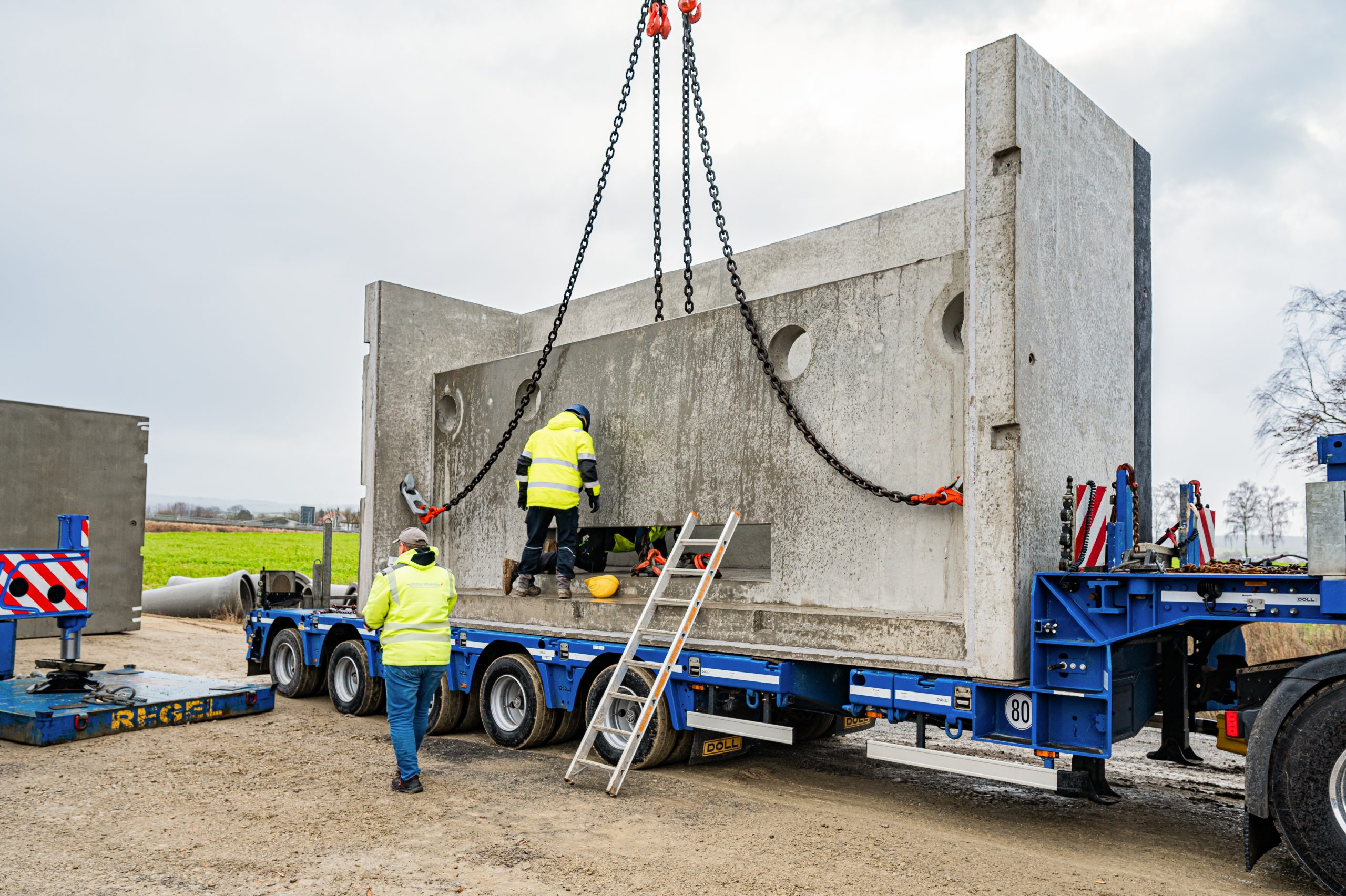

Betonbauteile zur Niederschlagswasserbehandlung
Seit dem Jahr 2013 gibt es den Regionalflughafen Kassel Airport. Rings um das Flughafenareal ist ein florierender Industrie- und Luftfahrtstandort entstanden, an dem sich bereits über 35 Unternehmen – zumeist aus der Luftfahrtindustrie angesiedelt haben. Seit Ende 2022 wird hier der ehemalige Verkehrslandeplatz „Kassel Calden“ zu einem Gewerbepark umgewidmet. Besonderes Augenmerk richteten die Planer bei der Maßnahme auf die Niederschlagswasserbehandlung. Zum Einsatz kam hier ein komplexes Bauwerk aus Betonfertigteilen mit vier eingebauten hydrodynamischen Abscheidern „Hydroshark“ von unserer Unternehmensgruppe.
Nach Abschluss der Erschließungsarbeiten wird das Gelände des Gewerbeparks einmal ca. 22 ha umfassen. Die Planung sah eine Entwässerung im Trennsystem vor. Anfallendes Schmutzwasser wird über eine neue Verbindungsleitung direkt der Kläranlage Calden zugeleitet. Niederschlagswasser wird über entsprechende Behandlungsanlagen in nächstgelegene Vorflutgewässer abgeleitet. Den natürlichen Vorfluter für das betrachtete Gebiet im Norden bildet der „Schachter Grund“, der ursprünglich im Zuge der Errichtung des gleichnamigen Regenrückhaltebeckens (RRB) am Kreisverkehrsplatz der B7 überbaut wurde. Das Problem: Der Abfluss aus dem natürlichen Einzugsgebiet wurde bisher durch dieses RRB geleitet und mit potenziell verschmutzten Niederschlagswasser von den Verkehrsanlagen der B7 vermischt. Um dies künftig zu vermeiden, forderte die Genehmigungsbehörde, das Gewässer um das RRB herum zu verlegen und den Abflusses aus dem natürlichen Einzugsgebiet mit dem Ablauf der geplanten „Niederschlagswasserbehandlung Nord“ zusammenzuführen.
... mehr lesen >
Betonfertigteile als Trinkwasserspeicher
Die Einhaltung bestimmter Wasserdruckstandards ist entscheidend für die Sicherheit, den Komfort und die Effizienz der Wasserversorgung in deutschen Städten. Die Anforderungen sind unter anderem im Wasserhaushaltsgesetz (WHG) geregelt. Die Zeiten, in denen Wassertürme mit Hilfe der Schwerkraft für den nötigen Druck in den Wasserleitungen sorgten, sind vorbei. Heute sind die Wasserver- und Abwasserentsorger oder die örtlichen Wasserwerke für die Aufrechterhaltung des Wasserdrucks in einer Stadt verantwortlich. Diese Organisationen überwachen und regulieren den Wasserdruck im Versorgungsnetz, um sicherzustellen, dass die Bevölkerung mit ausreichend Wasserdruck versorgt wird. Steigt der Wasserverbrauch durch neue Siedlungen, muss der Wasserversorger dafür sorgen, dass der Wasserdruck jederzeit den Anforderungen entspricht.
Bei der Erschließung eines Neubaugebietes in Öhringen-Michelbach im Hohenlohekreis, ergaben sich aufgrund der exponierten Ortsrandlage besondere Anforderungen an die Wasserversorgung. Diese wurden mit Hilfe einer Druckerhöhungsanlage und zwei Trinkwasserspeichern aus Stahlbetonfertigteilen erfüllt.
... mehr lesen >
Saugschacht für Löschwasseranlage
Bereits im September des Jahres geriet in Mücke eine Scheune mit einem angrenzenden Wohnhaus in Brand. Auch im Jahr 2020 musste eine große Ackerfläche in der direkten Nähe eines Waldes aufwändig gelöscht werden. Um Mensch und Natur zu schützen, wurde diese Löschwasseranlage im mittelhessischen Vogelsbergkreis in Mücke konzipiert. Die Feuerwehr kann hierbei Tag und Nacht auf eine sichere und große Löschwasserversorgung zurückgreifen.
Mit über 26 Metern Länge können rund 160.000 Liter Wasser gespeichert werden. Die Anlage besteht aus einem Saugschacht, neuen Rohren mit einem Durchmesser von fast drei Metern und einem Endverschluss. Aufgrund ihrer Länge wurde die Anlage mit einem Gefälle von einem Prozent Richtung des Saugschachtes verbaut. Hierdurch kann direkt beim Saugschacht, an dem niedrigsten Punkt der Anlage, das maximale Wasservolumen entnommen werden. Das Ansaugen des Löschwassers kann in unmittelbarer Nähe zentral an der Hauptstraße erfolgen. Der Saugschacht ist ein rund vier Meter hohes monolithisches Stahlbetonbauwerk und verfügt im Inneren über ein Saugrohr, welches kurz vor dem Boden des Bauwerkes das Wasser ansaugt. Eine Antiwirbelplatte am unteren Ende des Saugrohres verhindert die Verwirbelung des angesaugten Wassers und erlaubt einen gleichmäßigen Wasserstrom. An dem Bauvorhaben waren zur Herstellung und Abwicklung unsere Werke in Ludwigshafen und Fronhausen zuständig, wie zur Planung das Ingenieurbüro Müller aus dem nahegelegenen Ort Grünberg.
... mehr lesen >
50-Tonnen-Bauwerk eingeschwenkt
Umfangreiche Bauarbeiten in der Haigerer Mühlenstraße schreiten voran – Ein weiteres großes Etappenziel ist erreicht! Das über 50 Tonnen schwere, viereckige Regenüberlaufbauwerk in der Haigerer Mühlenstraße wurde vor wenigen Tagen erfolgreich eingebaut.
Spannend war die Zentimeterarbeit des großen Autokrans, der das Schachtbauwerk in die vier Meter tiefe Baugrube hob. Die Kranmannschaft und die Mitarbeiter der beteiligten Firmen leisteten Zentimeterarbeit, um das schwere Betonteil passgenau zu platzieren. Im nächsten Jahr müssen noch die defekten Kanalrohre in der Straße „Hinterm Graben“ bis etwa zur Einmündung Kreuzgasse auf einer Länge von rund 140 Metern erneuert werden. Für den Ersatzneubau des Regenüberlaufs und den neuen Kanal in der Mühlenstraße investiert die Stadt Haiger rund 600.000 Euro. Seit Juli dieses Jahres ist der Abschnitt der Mühlenstraße zwischen der ehemaligen B 277 (Herkules-Markt) und der Aubachbrücke wegen umfangreicher und großflächiger Kanalbauarbeiten gesperrt. Videobefahrungen hatten ergeben, dass der „alte“ Kanal so stark beschädigt war, dass er ausgetauscht werden musste.
... mehr lesen >
Betonfertigteile für sauberes Wasser
Seit nunmehr fast 60 Jahren leistet die Berufsgenossenschaftliche Unfallklinik (BGU) Frankfurt am Main medizinische Unfallversorgung und Rehabilitation. Seit der Eröffnung im August 1962 hat sich die Klinik zu einem führenden Zentrum für Unfallchirurgie und orthopädische Chirurgie sowie Rehabilitation mit weiteren zehn hochspezialisierten Fachabteilungen entwickelt. Bis zum Sommer 2026 entstehen auf dem Klinikcampus im Stadtteil Seckbach östlich der BAB 661 zwei neue Bettenhäuser mit insgesamt 308 Betten. Das Gebäude wird über fünf Etagen verfügen und über 15.000 m² Nutzfläche umfassen. Im Zuge dieser Maßnahme plant die BGU die Neuordnung der Liegenschaftsentwässerung auf großen Teilen des Geländes. Dies beinhaltet den Bau neuer Regen- und Mischwasserkanäle, sowie Versickerungssysteme samt einer notwendigen Vorbehandlungsanlage, mit dem Ziel, das anfallende Niederschlagswasser gereinigt dem Grundwasser zuzuführen. Zentraler Bestandteil hierbei ist ein spezielles Hydrosystem zur Reinigung von stark belastetem Oberflächenwasser sowie spezielle individuell gefertigte Sonderbauwerke aus Stahlbeton.
Für weitere Informationen klicken Sie bitte HIER
... mehr lesen >
Gewässerdurchlässe für die Renaturierung des Morsbach in Remscheid
Der Morsbach weist eine Länge von ca. 15 Kilometer auf, ausgehend von seinem Quellbereich in Endringhausen bis hin zur Einmündung in die Wupper bei Müngsten. Die zahlreichen, an ihm angesiedelten Hammerwerke und Schleifkotten sind von hoher Bedeutung für die historische Industriegeschichte des bergischen Landes. Im Jahr 2012 erarbeitete die Stadt Remscheid ein Konzept zur naturnahen Entwicklung des Morsbach, welches die ökologischen Möglichkeiten des Gewässers sowie den Hochwasserschutz auch für die Ober- und Unterlieger wesentlich verbessern soll.
Für weitere Informationen klicken Sie bitte HIER
... mehr lesen >
3-fach-Pumpwerk für REWE in Wetzlar
Beim Neubau eines REWE Markts sowie von einem weiteren Gebäude auf einem Grundstück in Wetzlar wird ein 3-fach-Pumpwerk benötigt, da eine Einleitbegrenzung vor besondere Herausforderungen stellt: Das anfallende Regenwasser wird in einem Stauraumkanal gesammelt, dem ein 3-fach-Pumpwerk nachgeschaltet ist, das als Drosselbauwerk dient.
Für weitere Informationen klicken Sie bitte HIER
... mehr lesen >
